工艺流程：检查 → 除油→ 除电及除尘 →调油 → 喷涂 → 烘干。

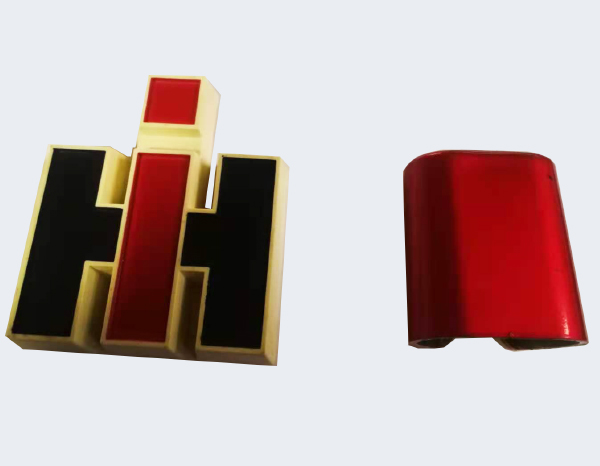

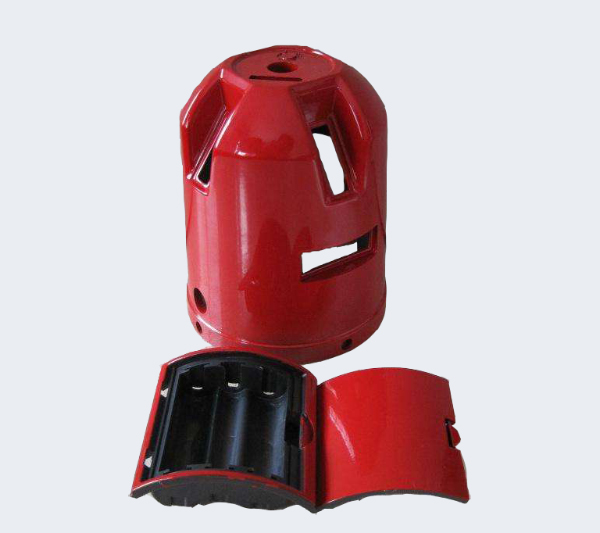

空气喷涂是目前青岛塑料件喷涂中采用得比较广泛的一种涂饰工艺。空气喷涂是利用压缩空气的气流，流过喷嘴孔形成负压，负压使漆料从吸管吸入，经喷嘴喷出，形成漆雾，漆雾喷身到被涂饰零部件表面上形成均匀的漆膜。空气喷涂可以产生均匀的漆，涂层细腻光滑;对于零部件的部件(如缝隙、凹凸)，也可均匀地喷涂。此种方法的涂料利用率较低大约在50%～60%左右。
1、退火
塑料成型时易形成内应力，涂装后应力集中处易开裂。可采用退火处理或整面处理，消除应力。退火处理是把ABS塑料成型件加热到热变形温度以下，即60℃，保温2h。由于采用此种工艺需要大量的设备投资，因此，可采用整面处理的技术，即配置能够消除塑件内应力的溶液在室温下对塑件表面进行15～20min的处理即可。
2、除油
塑料件表面常沾有油污、手汗和脱模剂，它会使涂料附着力变差，涂层产生龟裂、起泡和脱落。涂装前应进行除油处理。对塑料件通常用汽油或酒精清洗，然后进行化学除油后应赶紧清洗工件表面残留碱液，并用纯水清洗干净，晾干或烘干。
3、除电及除尘
塑料制品是绝缘体，表面电阻一般在1013Ω左右，易产生静电。带电后容易吸附空气中的细小灰尘而附着于表面。因静电吸附的灰尘用一般吹气法除去十分困难，采用高压离子化空气流同时除电除尘的效果较好。
4、喷涂
塑料涂层厚度为15~20μm，通常要喷涂2~3道才能完成。一道喷涂后晾干15min，再进行二次喷涂。需要光亮的表面还须喷涂透明涂料。涂后的制件对于阻燃性能基本没有影响。
5、烘干
涂完后可在室温下自干，也可在60℃条件下烘烤30min。
