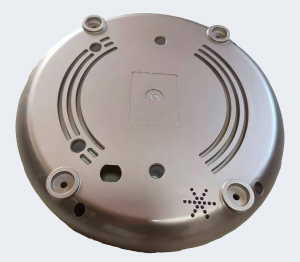

一、干燥控制：含水量5%以下
免喷涂材料与大多数材料一样，会吸收空气中的水汽。在成型加工前须进行干燥，否则可能导致制品表面银丝和水花以及影响制品表面光泽。通常要求干燥后免喷涂材料含水量控制在0.05以下。例如，对于ABS基材的免喷涂材料，干燥温度通常为70℃-85℃，干燥3-4小时。温度过高容易引起材料性能降低，温度过低、干燥时间不够，树脂含水率过高，制品表面容易产生气痕。
二、注塑温度：中低温注塑
由于免喷涂材料中添加了金属颜料，在螺杆的高剪切作用下，容易引起金属颜料的变色。因此，免喷涂材料成型温度设置原则是在确保材料充分塑化前提下，尽量使用中低温度注塑，以防止材料降解。例如，以ABS为基材的免喷涂材料加工温度为210℃-230℃。温度过高，材料发生降解，制品表面产生气痕。
三、注塑速度：中速分段阶梯式控制
在使用免喷涂材料注塑时，选择注塑速度主要考虑制品的外观、模具的排气以及注塑机型腔内树脂流动的阻力。较快的注塑速度一般会使熔胶流程加长，适合充填薄壁制品，并形成较好的表面光洁度和表面效果。但过快的注塑速度容易使熔胶遭受强剪切，导致珠光色粉形状和粒径发生破坏而降低制品的特殊色彩效果。另外，浇口附近容易出现喷射痕、排气不良等问题。因此，在保证产品表面效果和质量的前提下，建议选用中速的分段阶梯式速度控制，以确保充填顺畅和制品外观。
